PS-2205ST-R 旋钮扭力测试仪

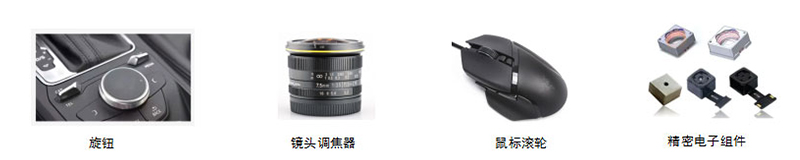

特别适用于各种旋钮扭力测试,包含汽车中控面板旋钮,编码器旋钮,鼠标滚轮,单反相机旋钮,无人机电调等。可做扭力性能测试分析,也可以设置寿命耐久测试,次数不限(>100W次)。
产品详情

旋钮扭力测试仪

Model:  PS-2205ST-R

特别适用于各种旋钮扭力测试,包含汽车中控面板旋钮,编码器旋钮,鼠标滚轮,单反相机旋钮,无人机电调等。可做扭力性能测试分析,也可以设置寿命耐久测试,次数不限(>100W次)。



  ◆ 设备尺寸:      W430*D390*H600;

  ◆ 扭力测量范围:  0-10kgf.cm( 可选2\5\20\50\100kgf.cm);

  ◆ 扭力分辨率:    0.001kgf.cm(小量程可达0.01gf.cm);

  ◆ 重复性测量精度: 0.1gf.cm(稳定产品);

  ◆ 有效分辨率:    ±1/100000以上;

  ◆ 测试角度范围:  角度±3600°无限制;

  ◆ 角度精度:  0.1°;

  ◆ 扭力单位:   N.m, kgf.cm, g.cm, N. mm,N.cm, Ib.in;

  ◆ 测试速度:      1-21600°/min;

  ◆ 数据采样率:100-10000次/s可设置;

  ◆ MES数据绑定:条码绑定数据(自带)MES对接(定制);

  ◆ 统计报表:波形图、统计数据,原始采集趋势图导出;

  ◆ 标配测试功能:每个峰谷点计算,旋钮手感算法;

  ◆ 保护功能:传感器过载保护,强制停止并反转;






旋钮是电子产品设计过程中常用的调节组件,使用方便,操作快捷,放在电子产品中可以获得更加高档的交互体验,其扭力的适配大小,手感的强弱非常重要;


    旋扭旋转的过程中一个卡位一个卡位(也称齿)的手感,实际上是旋钮的扭力变化,明显的卡位点是扭力的峰值点,一个旋钮旋转一圈的过程中,可能设计有4个 6个 12个 16 甚至24个卡住,对应的有24个扭力的峰值;其扭力特点有力小,测量对同轴度要求高等特点。对数据测量精度、响应、治具的要求提出非常高的要求。我司针对该类产品的实验室、产线全检测试需求开发出了一套完整的解决方案。



旋钮扭力测试视频:

https://tv.sohu.com/v/dXMvMzQ3NDE4NTIyLzM1MzIzODY1MS5zaHRtbA==.html


轴承微小扭力测试视频:

https://tv.sohu.com/v/dXMvMzQ3NDE4NTIyLzM1MzIzNzU1OS5zaHRtbA==.html
