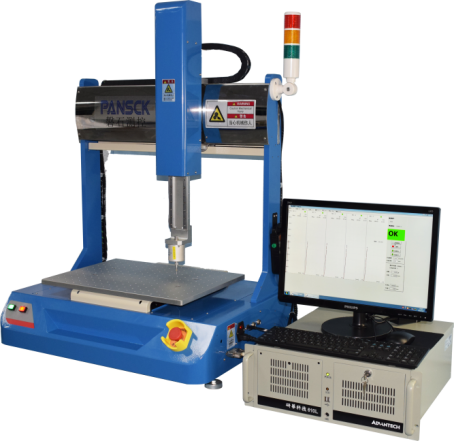

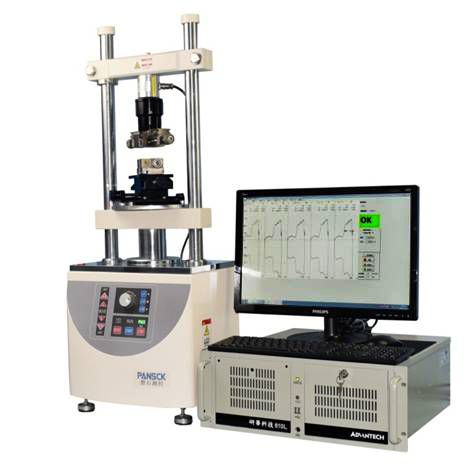

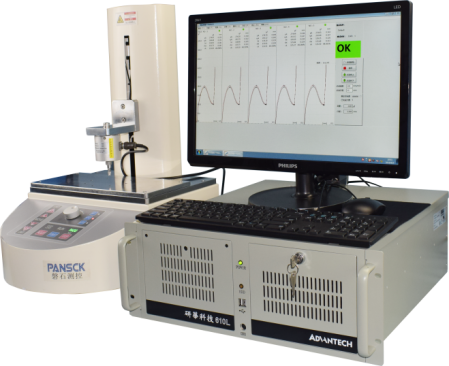

PS-1305S系列,按键弹力曲线仪

本机器广泛适用于DOME片、按键、微力弹片、硅胶按键、汽车开关之荷重-行程测定;Windows中英文双语软件,操作简单方便,软件流畅稳定,所有测试资料(测试条件,曲线,数据结果,实验分析)均可存储并追溯;
产品详情



       本机器广泛适用于DOME片、按键、微力弹片、硅胶按键、汽车开关之荷重-行程测定;Windows中英文双语软件,操作简单方便,软件流畅稳定,所有测试资料(测试条件,曲线,数据结果,实验分析)均可存储并追溯;

      设备采样率100Hz-10kHz连续可调,动作速度连续可调0-2000mm/min,业界领先技术。透过计算机的分析,可准确控制测试荷重、行程、测试速度、试验次数及暂停时间等,并且可以依据同一测试物设定群组以方便比较。试验时,所有曲线图形都自动生成,可免除旧式荷重曲线机必须移动纸笔的烦琐动作,尤其是对于较难测试之圆弧按键,更有专用之重测按钮来解决,直至试验图形满意才储存,对于操作者提高工作效率,的确有很大的帮助。利用WINDOWS中文视窗画面设定,操作简单方便,且所有资料皆可储存(试验条件、荷重曲线图、测试结果、检查报表等等)。本机器采用伺服马达,进口滚珠丝杆及滑块传动,可提供高精度之(荷重-行程)测定,及可得到完全准确之按键及开关曲线试验。



    适用行业:开关行业、手机、笔记本、汽车、液晶显示屏、五金、塑料等。

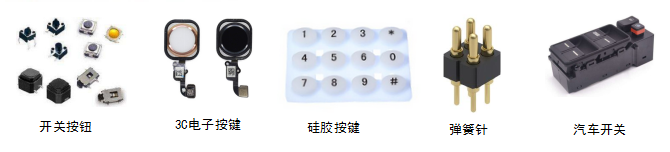

    适用产品:开关、按键、弹片、弹簧、硅胶、五金件、塑料件等。



◆ PF,RF,CK,FP,PT,OP,RP,PK,BT,CP,CL等20多种测试值直接图形计算显示,无需人工参与。

◆ 测试重复性精度0.1gf(2kgf),真实有效解析度1/100000.

◆ 数据采样频率100-10000次/秒可设定,自定义最合适测试方式。

◆ 最小微动距离0.001mm,采用手轮控制调整更加方便。

◆ 设定数据存储笔数超过10000笔,测试同一种产品直接调出。

◆ 测试数据,波形,结果全部存储于电脑,不限次数,所有数据均可导出及列印。

◆ Windows中英文双语软件,界面友好,操作简便,方便快速升级更新版本。

◆ 完善的传感器保护,带硬件过载保护和软件过载双保护,确保使用安全。

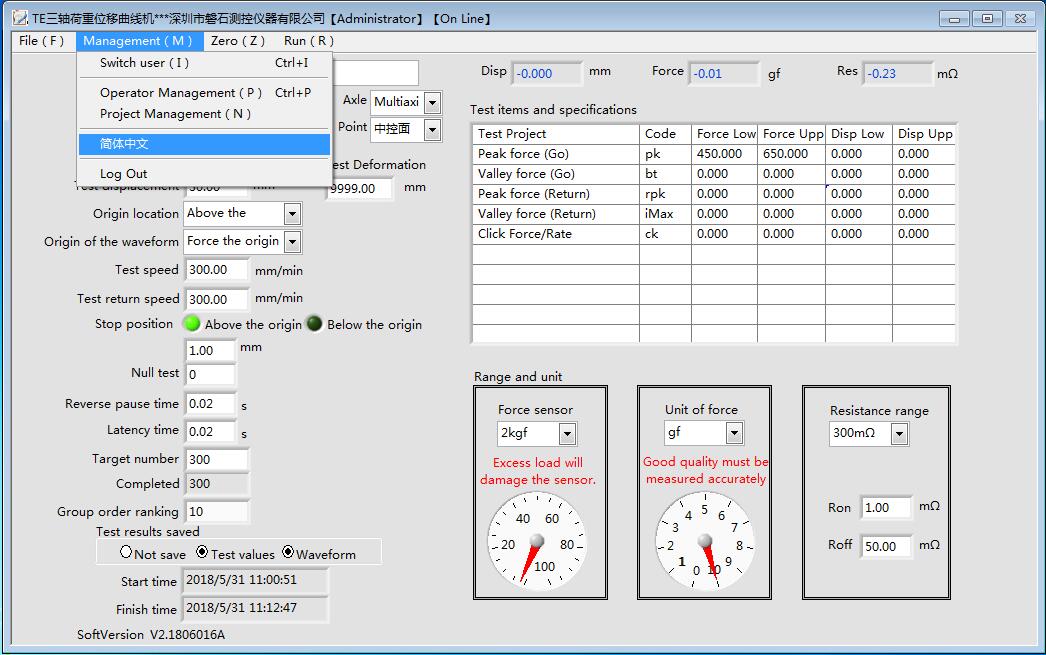

测试参数载入:



一键切换中英文软件:

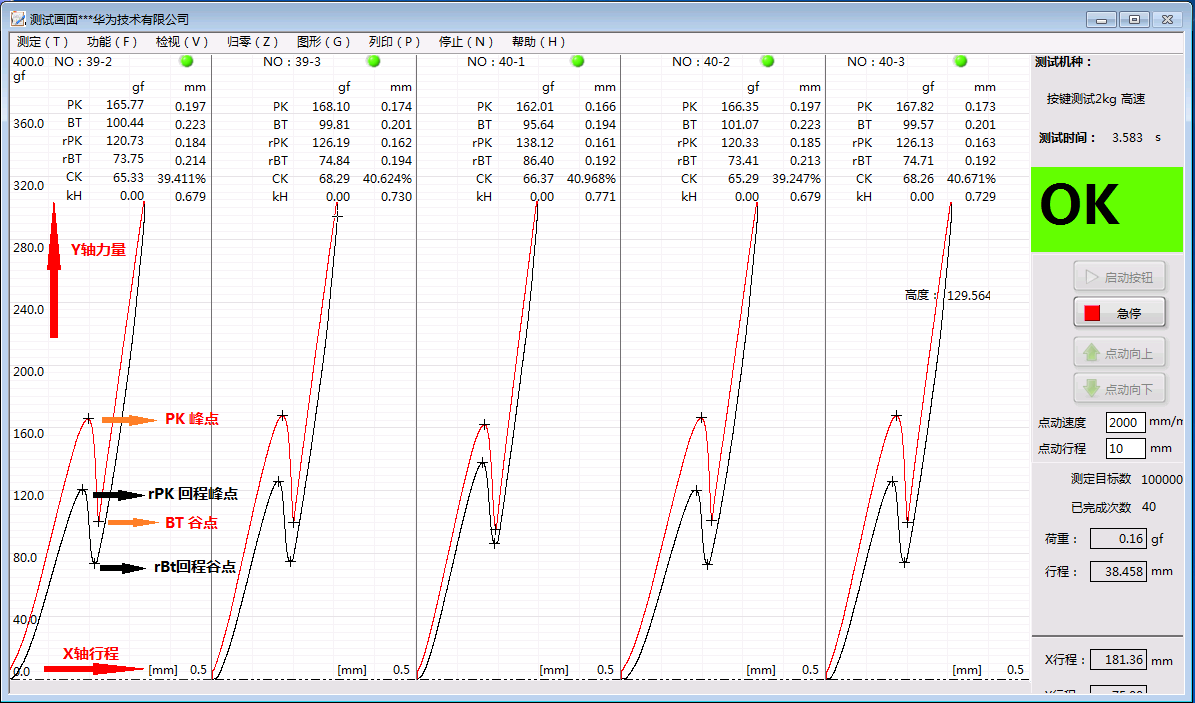

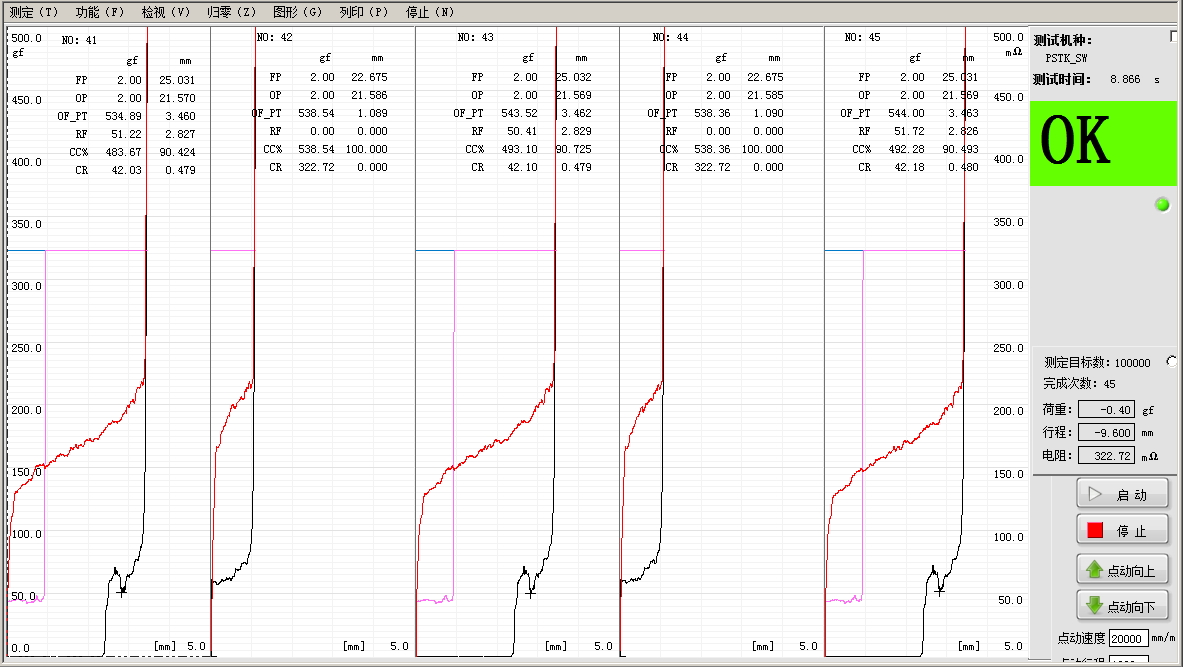

手机按键测试波形:



硅胶按键测试波形:

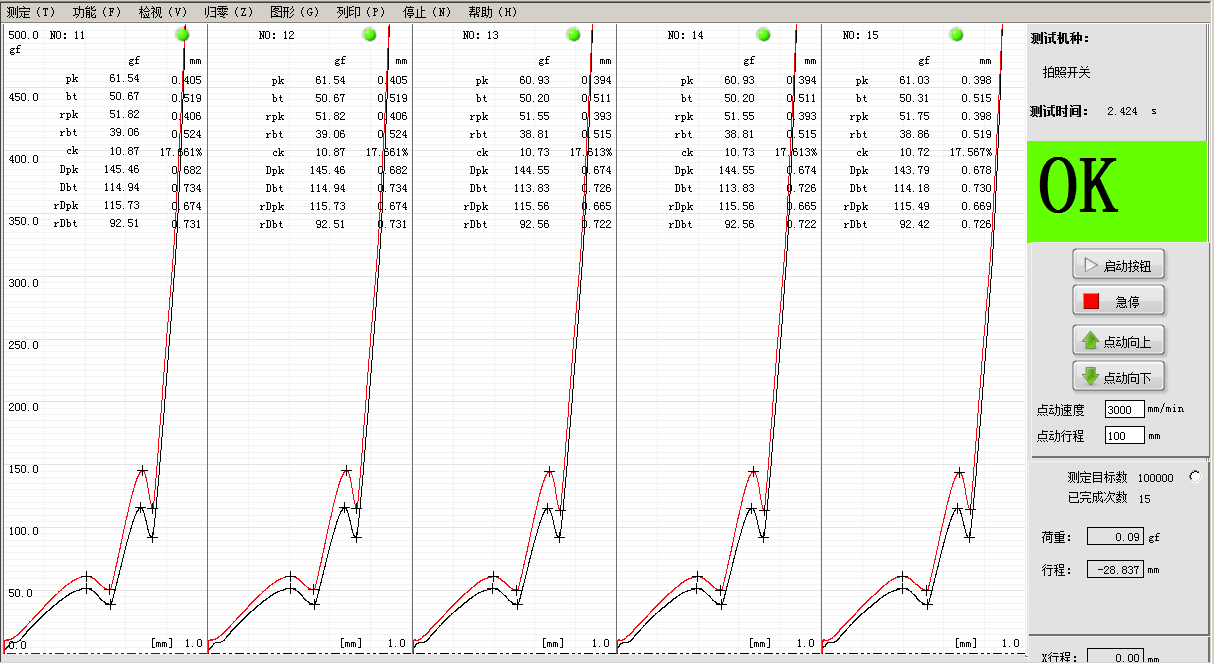

单反拍照开关测试波形:

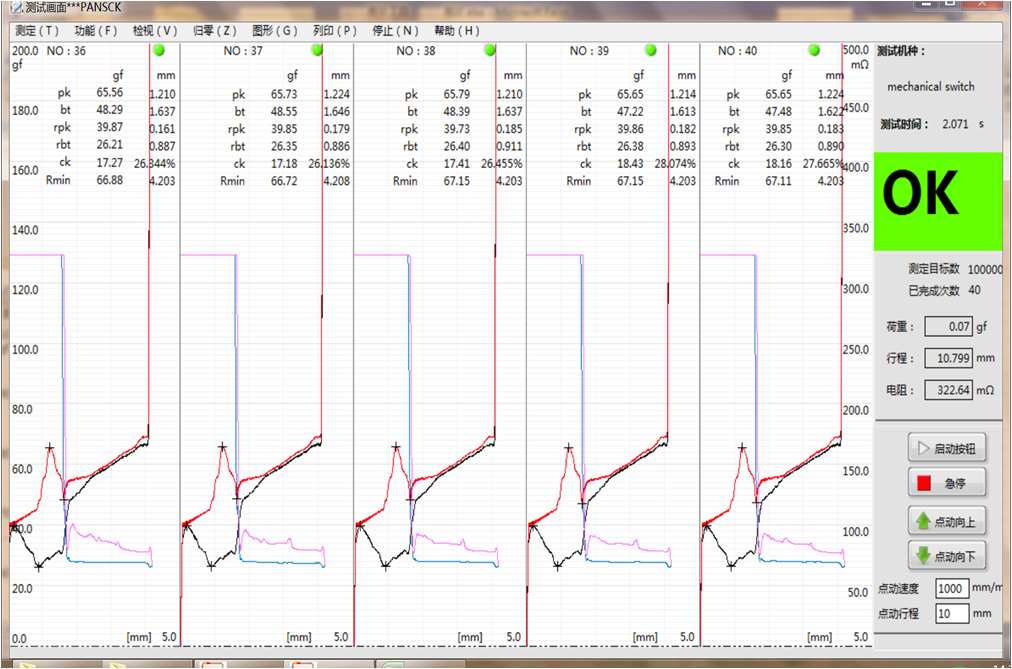

机械键盘开关测试波形:



自锁开关测试波形:
