磐石测控详解测试系统数据真实可靠吗?

发布时间:2018-10-25 18:30:00


    经验丰富的测试工程师可能会发现一个问题,不同厂家的测试仪器设备,按照厂家提供的可以设定的测试参数设置,所有可见参数完全一致,最终测试数据就是不一样,完全无法对应上;

    对于力量测控系统,很重要的一个参数就是采样频率,比如同类型的材料试验机国内最常见采样频率为50-100Hz,而进口的一般都可以达到1-2kHz以上;

    针对采样率的差异,我们使用我司的测试机进行了一个简单的对比测试,如下图,所有测试速度、产品、产品布置,测试夹具完全一样,仅仅是调整了软件中的采集数据频率:

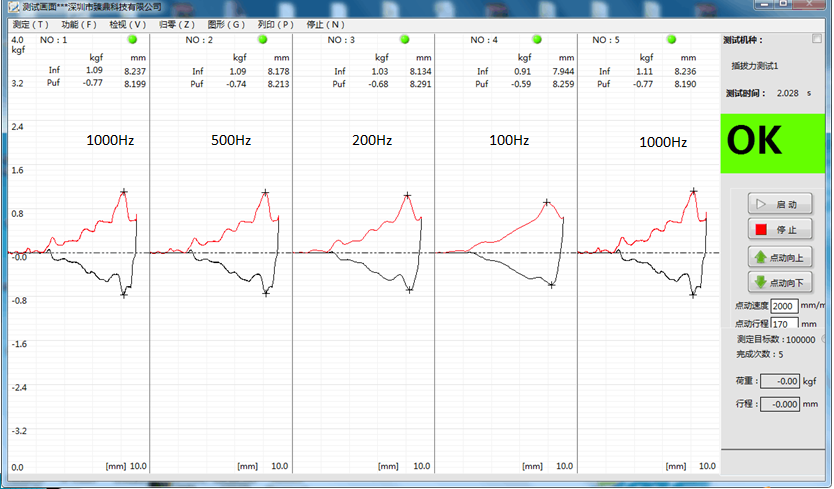

图1 连接器插拔力波形

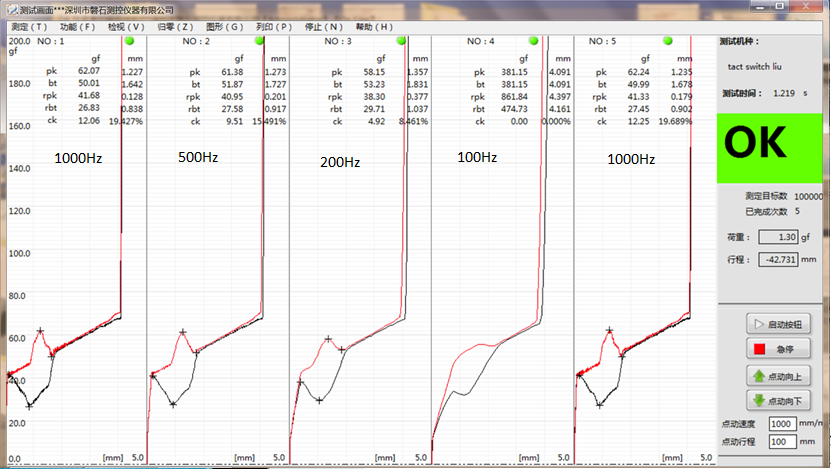

图2 轻触开关弹力波形

    从图中左→右5个波形可以明显看到,当采样频率降低后,波形形状明显发生了变化,当采样频率降低到100Hz以后,波形上的特征点完全变的平缓起来,此时测试软件已经无法识别正确的特征点,即测试到的数据是完全错误的;当恢复到最开始的1000Hz采样频率后,测试数据与第一次并无明显差异。

    测试力量时,您选择了正确的采样频率吗?
