4000rpm高转速下测试轴承的转动扭矩

发布时间:2019-12-02 15:13:54

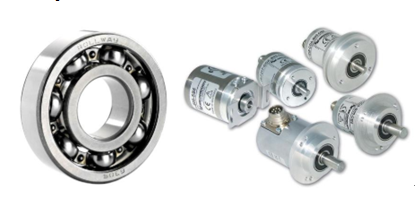

轴承的高速微小扭力测试:轴承作为旋转传动部件,其旋转扭矩极小,低速时扭矩通常只有1-10gf.cm,传感器本体旋转时,使用不同传感器,空载时输出扭矩也有不同。选用合适的扭矩传感器的扭力试验机才能测试出轴承的微小扭矩。我司使用动扭微小扭力试验机成功测量4000rpm时的小编码器的扭矩。


首先我们进行了低速空载测试,扭矩传感器信号输出在±0.1-0.2g.cm,说明扭力试验机系统本身扭矩波动很小,随后的高速4000rpm空载测试,扭矩传感器信号波动在±1-2g.cm,扭矩波动可控。

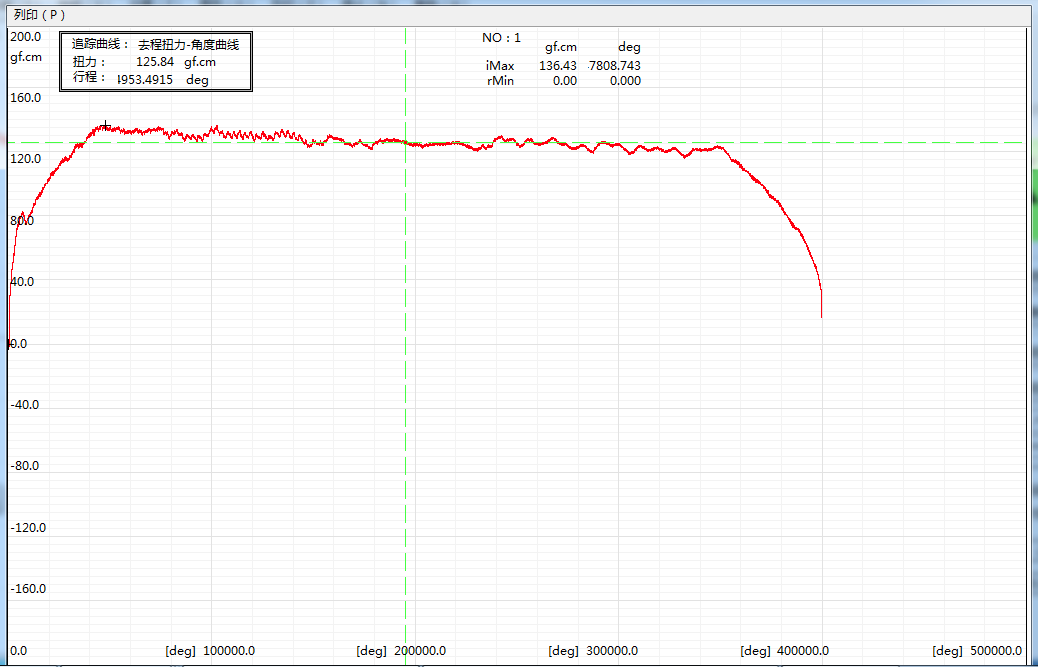

连接好被测轴承后,将电机转速调整到4000rpm,实测轴承的扭矩波形如上图(图中有上升阶段和下降阶段分别为加速和减速过程):
