PS-9800S系列,键盘模组ATE手感测试机

本机器专用于键盘模组(含通用键盘)的手感及ATE测试,半自动双工位设计,单人看管两台机器,可满足一条产线产能,全检F1 F2 F3 F4 Ron,ATE,全检灵敏、按无、导通、重压、手感、实时荷重-行程波形。具备全部键盘测试ATE功能测试机+按键手感测试仪的功能。10s CT时间,重复精度±1 5gf。自动扫码,可选集成丝印检测。
产品详情

Model:  PS-9800S

    本机器专用于键盘模组(含通用键盘)的手感及ATE测试,半自动双工位设计,单人看管两台机器,可满足一条产线产能,全检F1 F2 F3 F4 Ron,全检灵敏、按无、导通、重压、手感、实时荷重-行程波形刷新显示,键盘OK NG及NG项目显示。





   全检笔记本键盘弹力、手感、回弹曲线,实时波形显示。

   全检灵敏、按无、导通、重压、短路、手感等功能。

   半自动双工位,适应12-17寸键盘。

   随线式设计,单人看管2台机器。

   数据采样频率100-2000次/秒可设定。

   测试速度1-3000mm/min,XY运动1-500mm/s。

   重复测试精度±1gf(2500mm/min),14寸笔记本大KEY5点小KEY单点,17s CT工况。

    最新机台全键盘每个KEY按压三次,10-12s测试CT时间。

   测试数据,波形,结果全部存储于电脑,不限次数,所有数据均可导出及列印。

   任意一个KEY均可单独设置规格管控。

   GRR<10%,可验证。

   换型时间<15min。

   键盘品控及制程管控首选测试机。

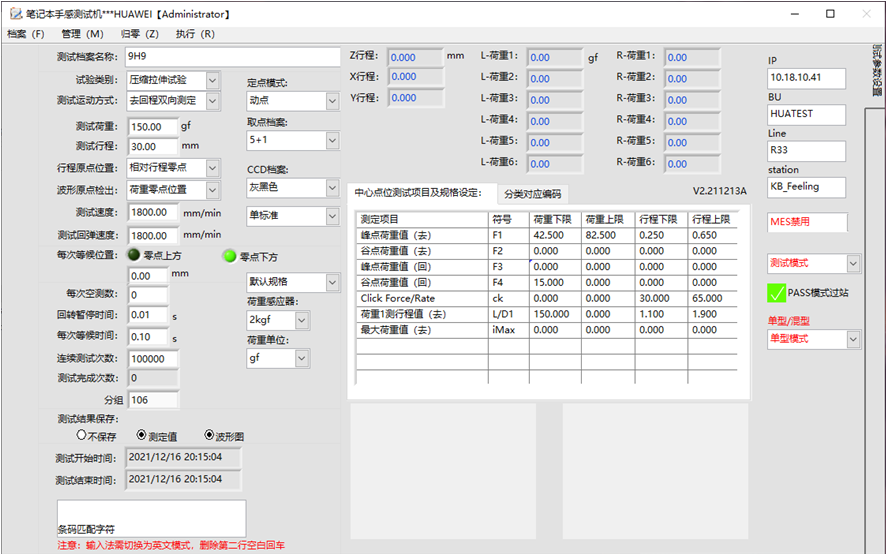

首页及管控规格设置:

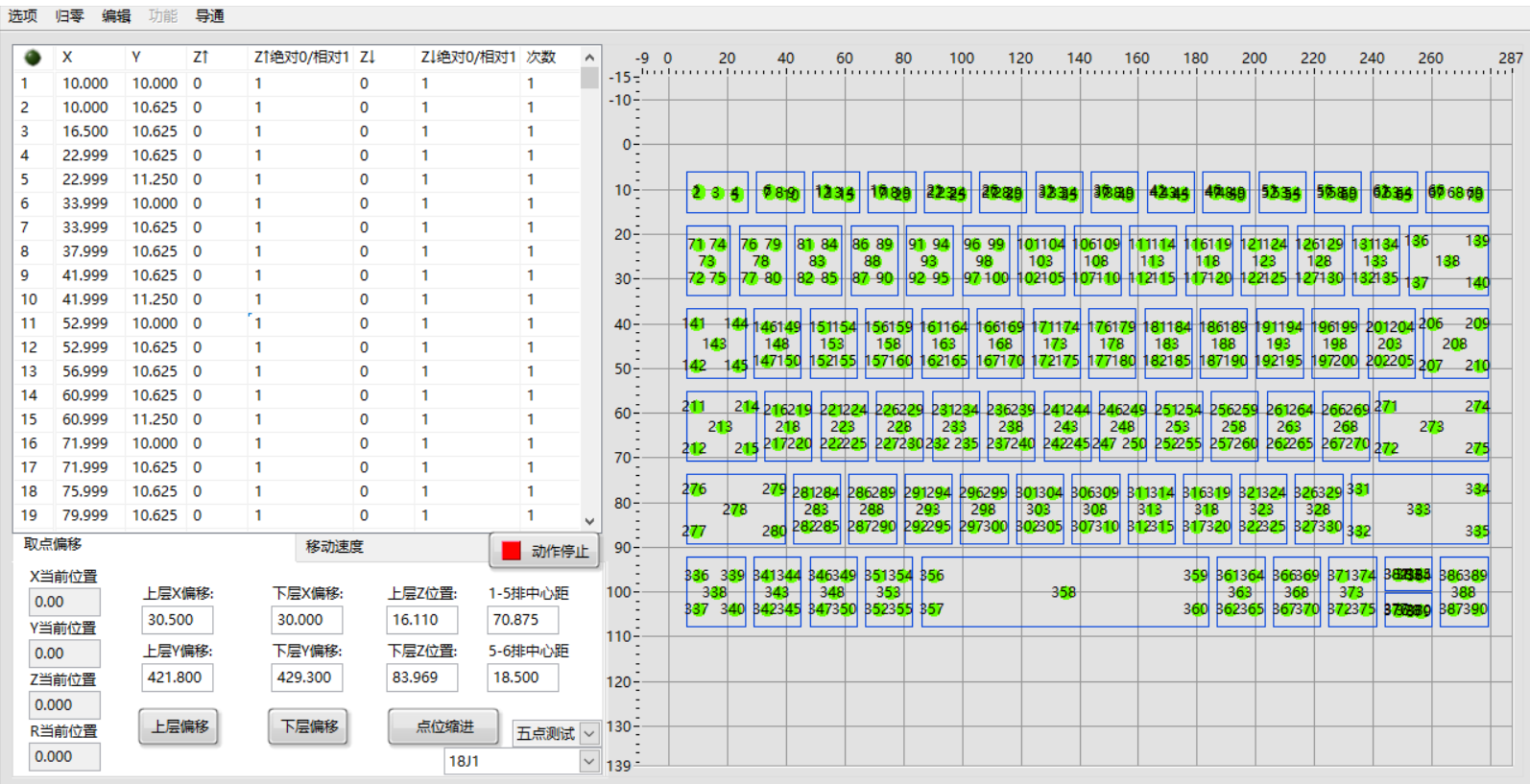

走点坐标及多点走点方式设置:


实时按压力量-行程-阻抗波形图:

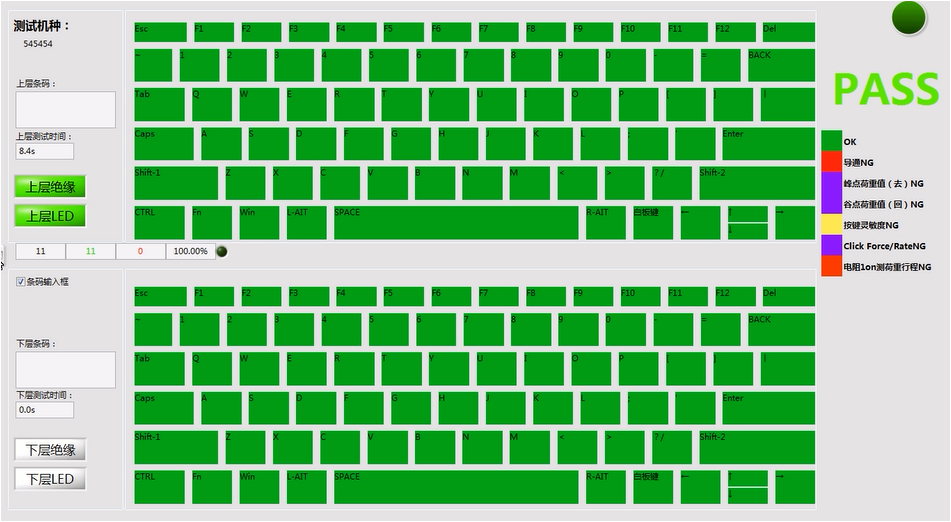

作业员OK NG显示界面:



测试视频:


https://tv.sohu.com/v/dXMvMzQ3NDE4NTIyLzE2NTExMDA1Ni5zaHRtbA==.html
