PS-9305S,三轴按键试验机

本机器适用于3C电子、汽车电子、智能穿戴、工业零部件、日用消费品等产品的荷重-位移测试,Windows软件流畅稳定,所有测试资料(测试条件,曲线,数据结果,实验分析)均可存储并导出。大型XY全自动移动载具平台,适用更广泛、更大尺寸的产品,亦可用在产线全自动检测。
产品详情

Model:  PS-9305S

    本机器广泛适用于3C电子、汽车电子、智能穿戴、工业零部件、日用消费品等产品的荷重--位移测试,Windows软件流畅稳定,所有测试资料(测试条件,曲线,数据结果,实验分析)均可存储并导出列印。


    ◆ XY大型全自动可编程移动平台500*300mm,设定坐标后自动移位,自动测试,自动输出测试结果及OK NG判定。

    ◆ 最大荷重容量1000N,5-1000N共8种力量传感器可更换。
    ◆ 多功能:插拔,按键弹力手感,破坏测试,拉力,保持力,多点pogo测试,静压测试,动态压力测试等。
    ◆ 测试重复性精度0.1gf(2kgf),真实有效解析度1/100000。
    ◆ 数据采样频率100-10000次/秒可设定,自定义最合适测试方式。
    ◆ 测试轴最小微动距离0.001mm,XY最小微动0.01mm,电子手轮控制微调,调节测试点位及启动测试更加方便。
    ◆ 所有设定数据,测试条件,测试数据,波形,结果全部存储于电脑,不限次数,所有数据均可导出及列印。
    ◆ Windows中英文双语软件,界面友好,操作简便,方便快速升级更新版本。
    ◆ 传感器软件硬件双保护,横向撞击保护,使用更安全。

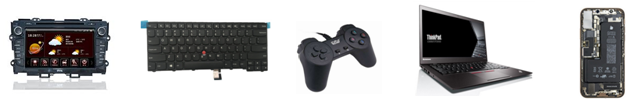

         汽车导航                         3C产品键盘                         游戏手柄                        笔记本及PAD                   手机及零件

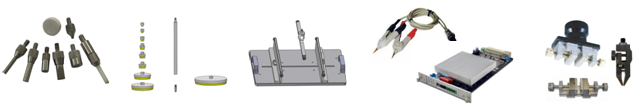

        平测针                         压力治具                      三点折弯治具                           动态电阻测试卡                   插拔力治具



机种型号

PS-9305S


XYZ行程

Z-200mm;X-500mm;Y-300mm

行程分辨率

Z轴0.001mm,XY0.01mm(0.001mm订货说明)

行程精度

±0.02mm        (0.003mm订货说明)

测试速度

0.1-2000mm/min  (0.1-3500mm/min)

移动控制

XYZ全精密滚珠丝杆+伺服电机控制

手动寸动

手轮寸动0.001,0.01,0.1mm;

荷重容量

1000N

适用传感器

0.5kgf,1kgf,2kgf,5kgf,10kgf,20kgf,50kgf,100kgf

荷重分辨率

最小显示0.01gf; 有效荷重分辨率1/100000

荷重精度

0.5%以内

单位选择

kgf,N,gf,Ib

采样频率

100-10000次/秒

保护功能

传感器本体硬件10倍过载,软件检测到过载1ms内立即反向运动;极限限位

电源

AC220V/800W以内

设备尺寸

W800*D630*H1110


设备重量

120Kg

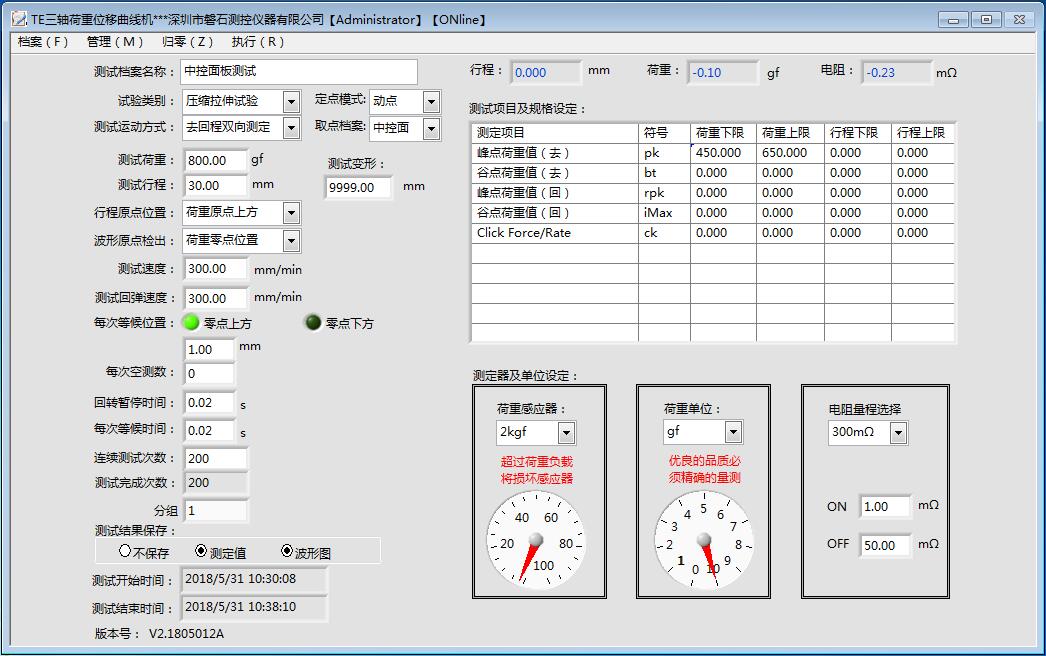

参数载入界面:

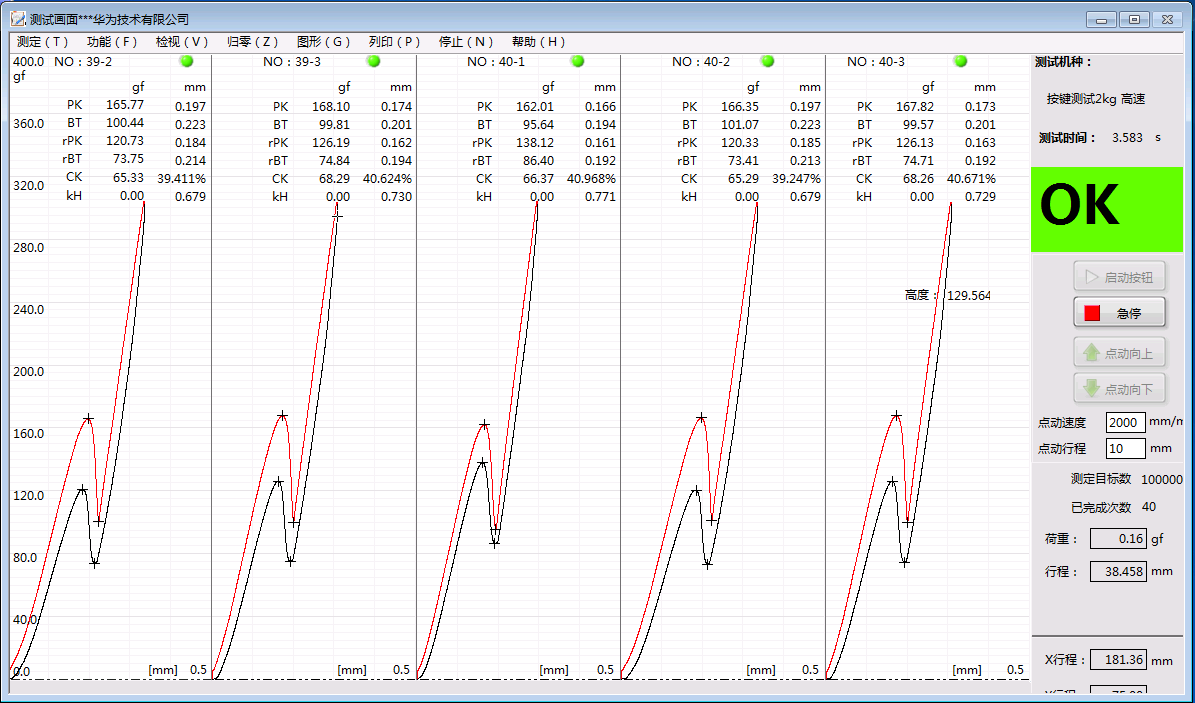

测试波形显示界面:

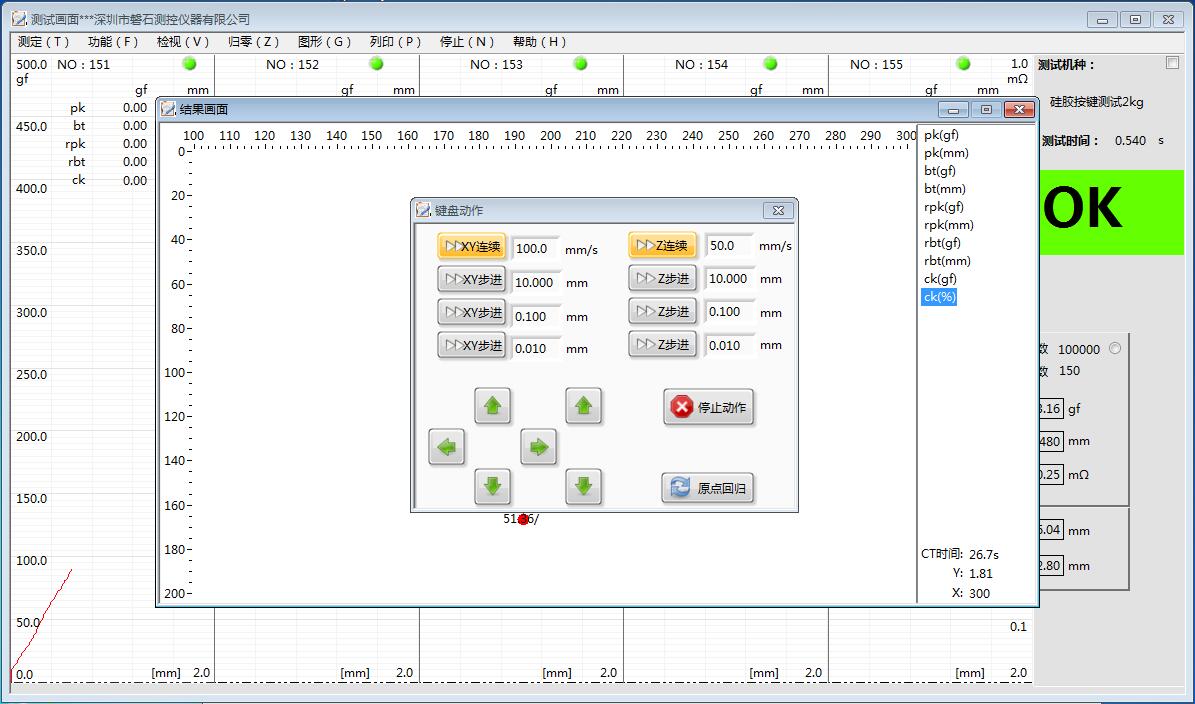

手动移动界面:

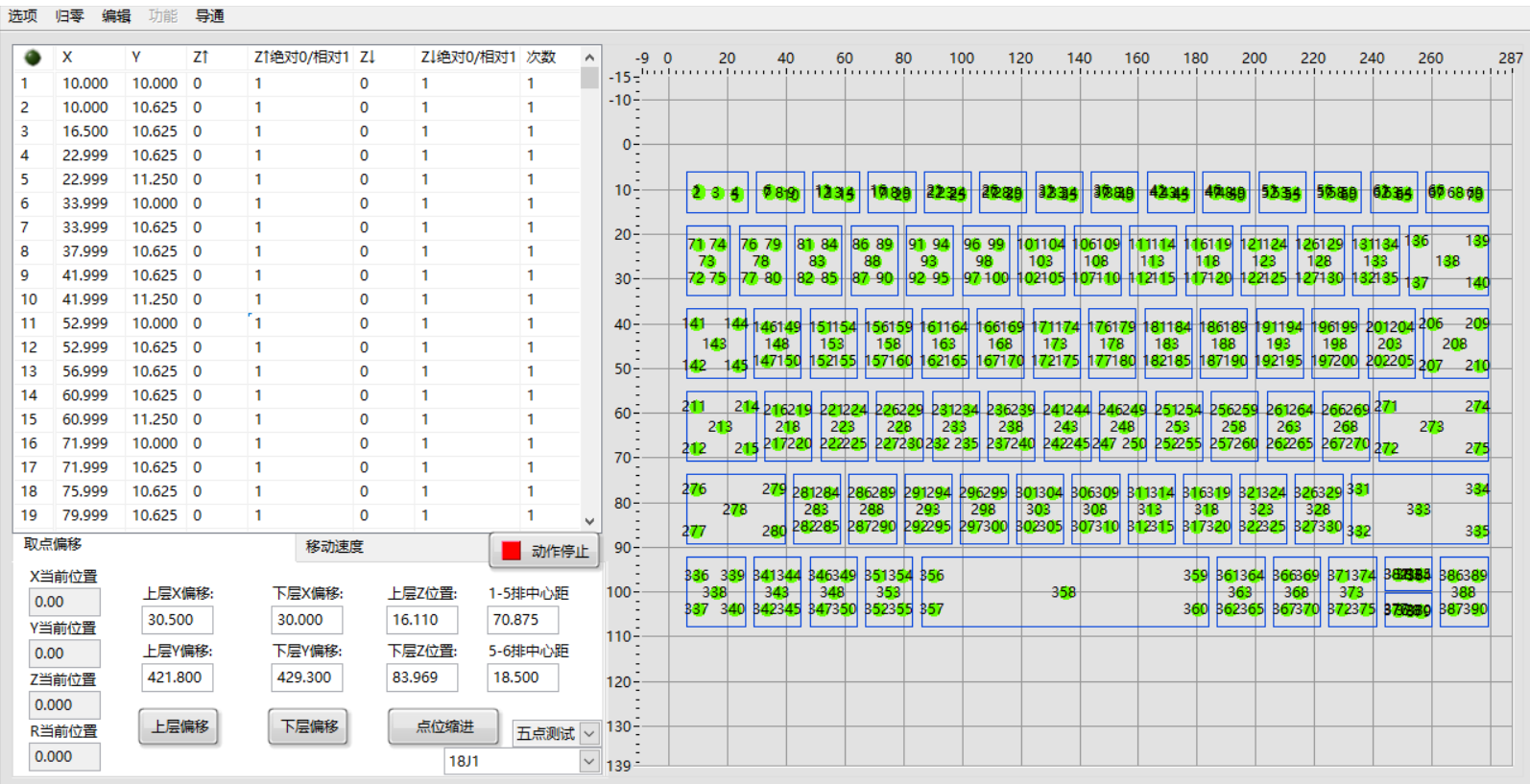

坐标载入界面(可选CAD,excel,txt,手轮等方式快速载入测试坐标):
