PS-5300S,桌面式转轴扭力试验机

转轴扭力试验机广泛适用于笔记本,学习机,转轴,翻折手机,汽车铰链等含有转轴的单体零件或成品部件的扭力测试,全自动测试,生产角度-扭力曲线,还可以进行转轴的寿命测试,力度衰减测试,破坏测试,扭力测试等等
产品详情

Model:  PS-5300S
    转轴扭力试验机广泛适用于笔记本,学习机,转轴,翻折手机,汽车铰链等含有转轴的单体零件或成品部件的扭力测试,全自动测试,生产角度-扭力曲线,还可以进行转轴的寿命测试,力度衰减测试,破坏测试,过扭力测试等等。

  ◆ 多功能:测试功能包含去程+回程,过扭测试,保持测试,自定义任意步骤任意角度连续测试。

  ◆ 测试角度0-360°,速度1-21600°/min。

  ◆ 扭力有效解析度1/100000。

  ◆ 数据采样频率100-10000次/秒可设定,自定义最合适测试方式。

  ◆ 最小微动距离0.01°,采用手轮控制调整更加方便。

  ◆ 设定数据存储笔数超过10000笔,测试同一种产品直接调出.

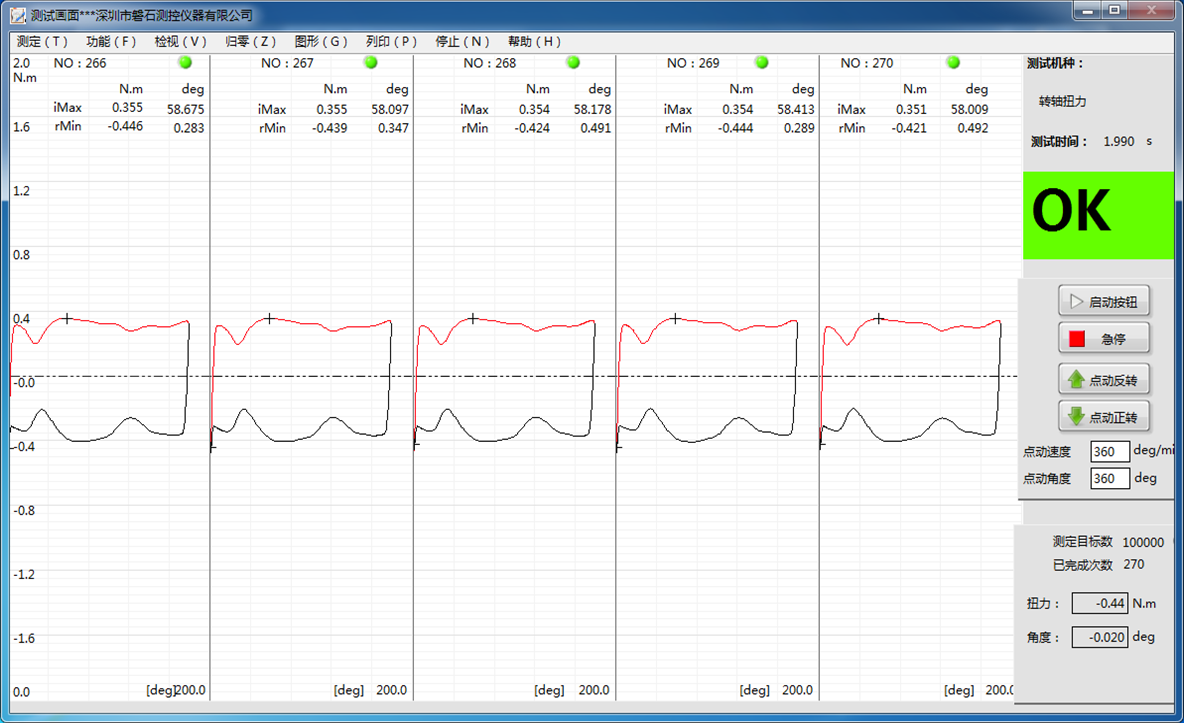

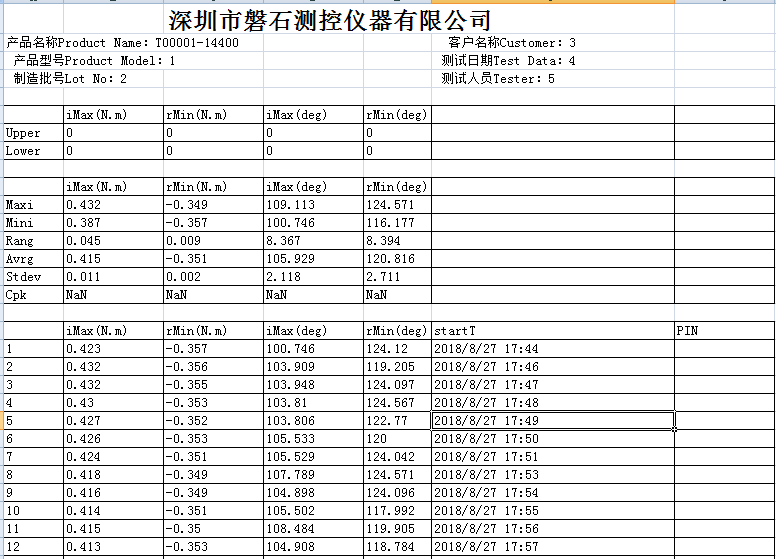

  ◆ 测试数据,波形,结果全部存储于电脑,不限次数,所有数据均可导出及列印。

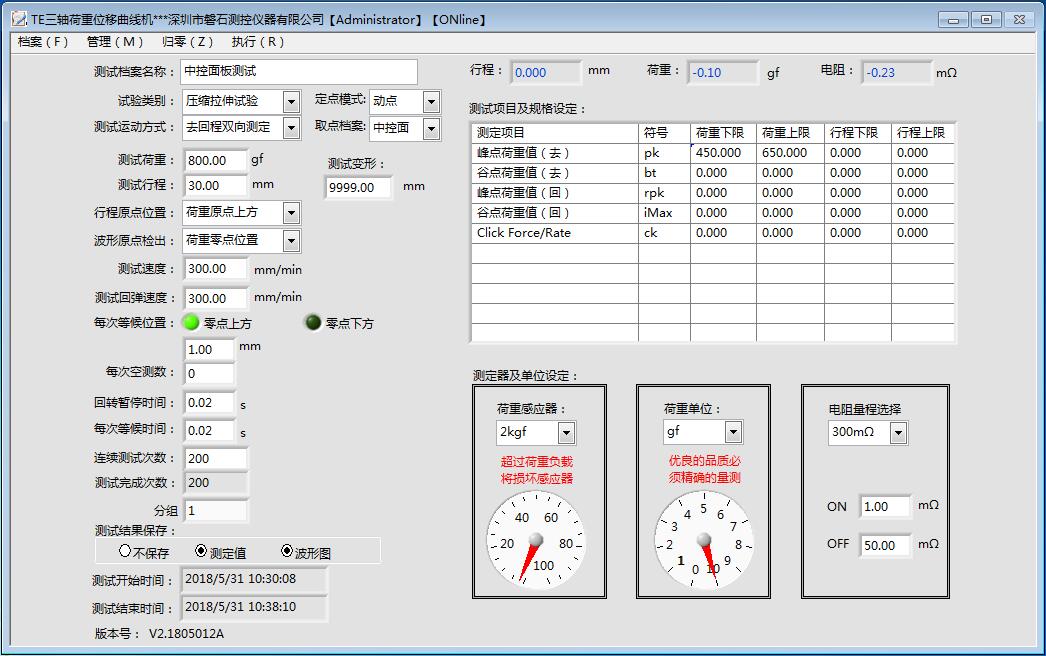

  ◆ Windows中英文双语软件,界面友好,操作简便,方便快速升级更新版本。

  ◆ 完善的传感器保护,检出过载立即停机报警,确保使用安全。

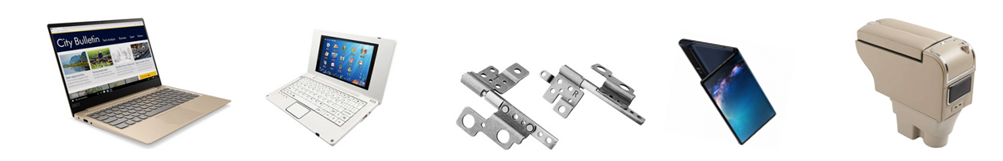

              笔记本                    学习机                  阻尼铰链                   翻折手机             汽车内饰件

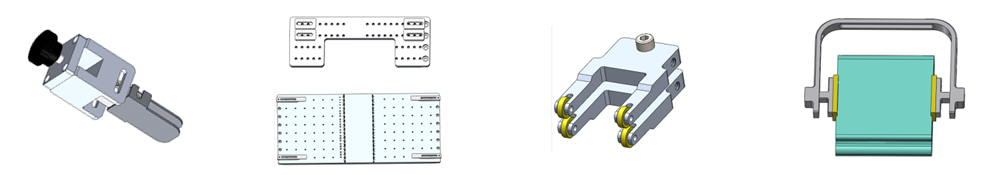

         夹片                            测试平台1                          胶轮拨片                        其他定制夹具



机种型号

PS-5300S

翻折角度

0-360°(可选0-180°)

角度分辨率

0.01°

行程精度

±0.1°

测试速度

1-21600°/min

移动控制

精密行星齿轮减速机+伺服电机控制

手动寸动

手轮寸动0.01,0.1 ,1°;按键寸动0. 1°,10°

扭矩容量

100N.m

适用传感器

10Nm, 20Nm, 50Nm,100Nm

扭力分辨率

最小显示0. 1gf.cm; 有效荷重分辨率1/100000

扭力精度

0.5%以内

单位选择

gf.cm,kgf.cm,N.m,mN.m,N.cm

采样频率

100-10000次/秒

保护功能

2倍硬件扭矩过载,软件检测到过载1ms内立即报警停机

电源

AC220V/500W以内

设备尺寸

1020*D600*H610

设备重量

100kg
