PS-6000S系列,按键手感试验机

本机器是公司经长年研发荷重测试技术所生产出来的泛用型多功能荷重试验机,适用于汽车电子、3C电子、数码产品、精密零部件等多种产品的荷重-行程测试,选用不同的测试治具可完成如按键曲线、插拔测试、破断裂测试、强度保持测试,通用拉压力测试等。
产品详情

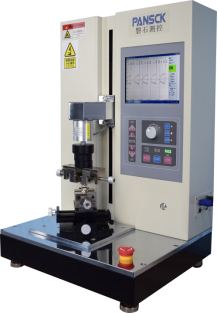

Model:  PS-6000S

    本机器是公司经长年研发荷重测试技术所生产出来的泛用型多功能荷重试验机,适用于汽车电子、3C电子、数码产品、精密零部件等多种产品的荷重-行程测试,选用不同的测试治具可完成如按键曲线、插拔测试、破断裂测试、强度保持测试,通用拉压力测试等。亦可用作按键测试专机,外观精致小巧,是磐石生产的一款高端按键测试机型。



    ◆ 精密型荷重试验机,内置1u光栅尺,多种测试功能可选:单拉、单压、拉压、压拉、多步骤拉压压拉动作等。

    ◆ 高精度测试、多功能应用首选,桌面式小型精密仪器典范。

    ◆ 荷重有效解析度1/100000.。

    ◆ 数据采样频率100-10000次/秒可设定,自定义最合适测试方式。

    ◆ 最小微动距离0.001mm,采用手轮控制调整更加方便。

    ◆ 设定数据存储笔数超过10000笔,测试同一种产品直接调出.

    ◆ 测试数据,波形,结果全部存储于电脑,不限次数,所有数据均可导出及列印。

    ◆ Windows中英文双语软件,界面友好,操作简便,方便快速升级更新版本。

    ◆ 完善的传感器保护,带硬件过载保护和软件过载双保护,确保使用安全。

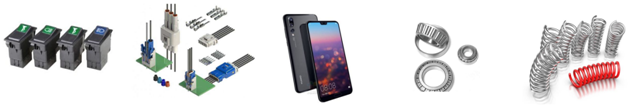

       开关按钮              连接器                     3C电子产品          工业零部件             弹簧




      大型X-Y移动台              求心治具                平测头组件                       弹簧测试治具




机种型号

PS-6000S

PS-6000SH

测试行程

350mm

750mm

行程分辨率

0.001mm

行程精度

±0.005mm

测试速度

0.1-2000mm/min

移动控制

精密滚珠丝杆+伺服电机控制

手动寸动

手轮寸动0.001,0.01,0.1mm;按键寸动0.01mm,1mm;微动速度可编辑

荷重容量

2000N

适用传感器

2kgf,5kgf,10kgf,20kgf,50kgf,100kgf,200kgf

荷重分辨率

最小显示0.01gf; 有效荷重分辨率1/100000

荷重精度

0.5%以内

单位选择

kgf,N,gf,Ib

采样频率

100-10000次/秒

保护功能

传感器本体硬件10倍过载,软件检测到过载1ms内立即反向运动;极限限位

电源

AC220V/500W以内

设备尺寸

W460*D400*H700

W480*D400*H1100

设备重量

45Kg

45Kg

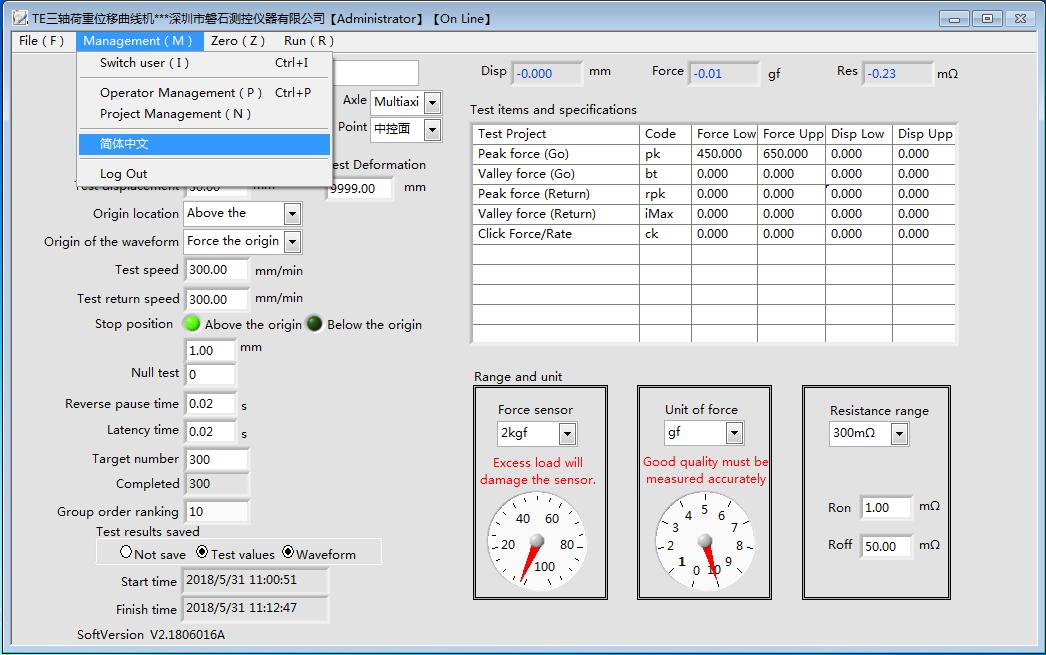

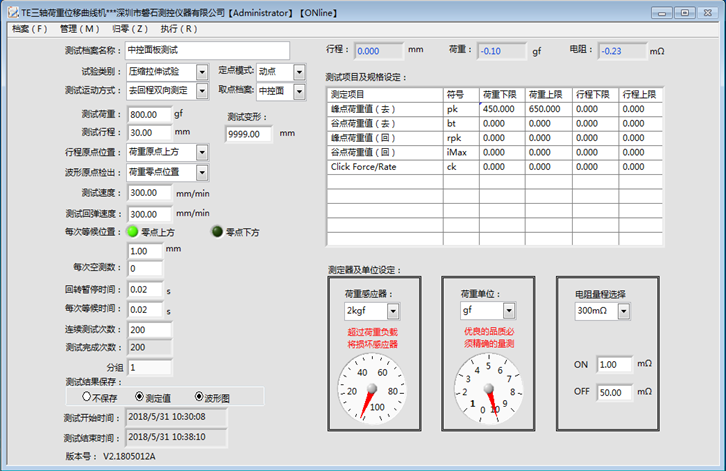

测试参数载入:



一键切换中英文软件:

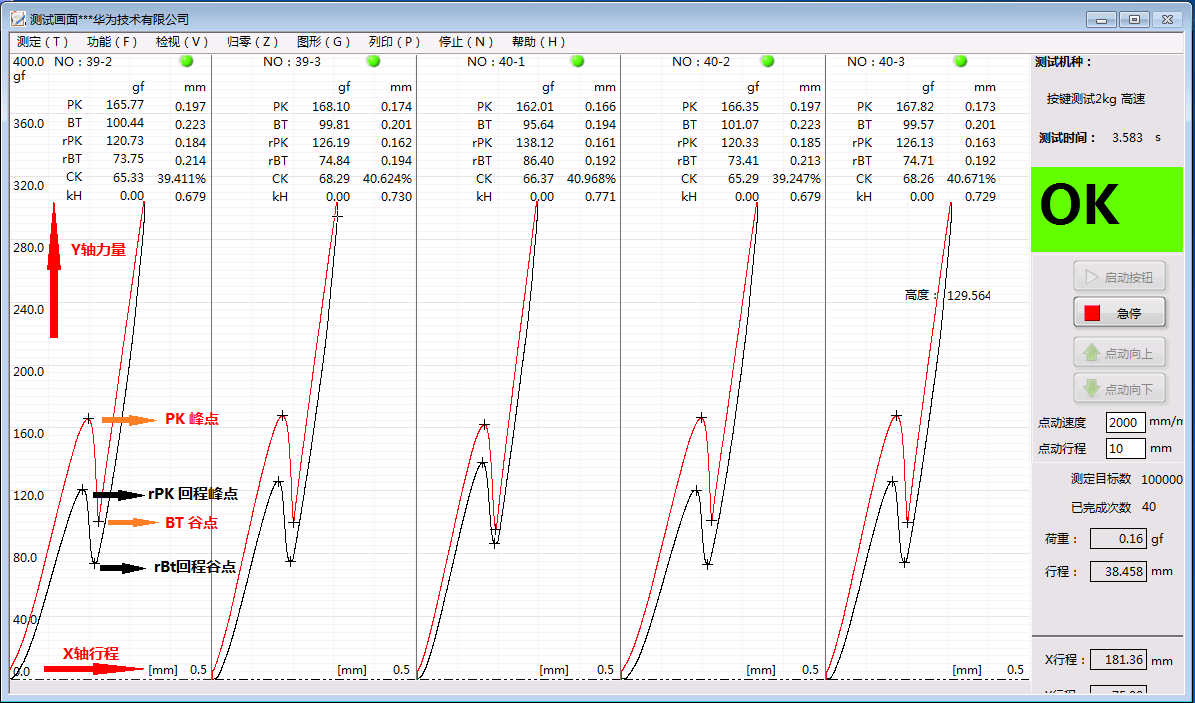

手机按键测试波形:

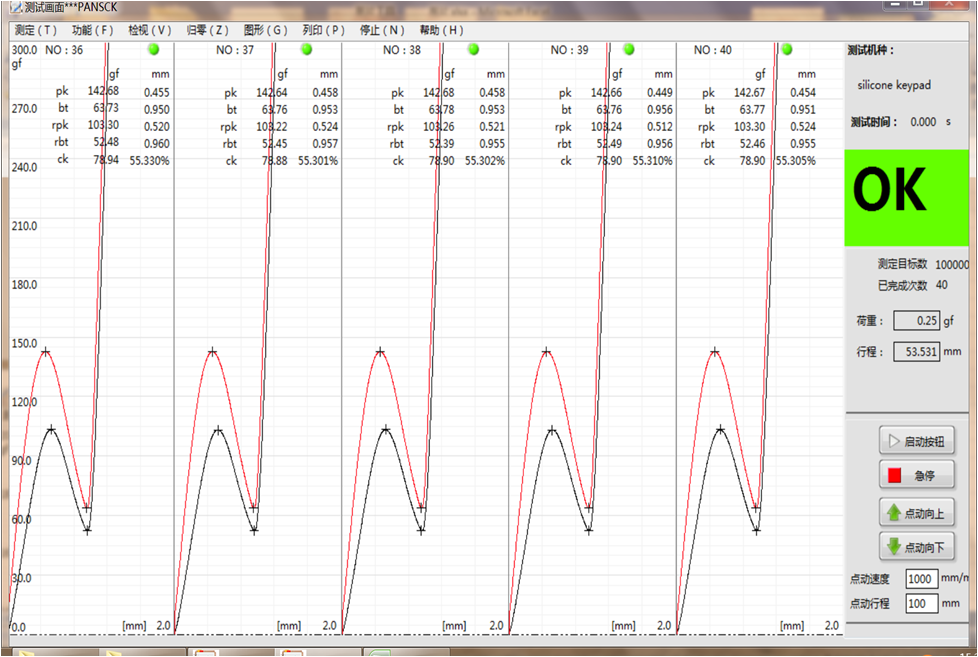

硅胶按键测试波形:

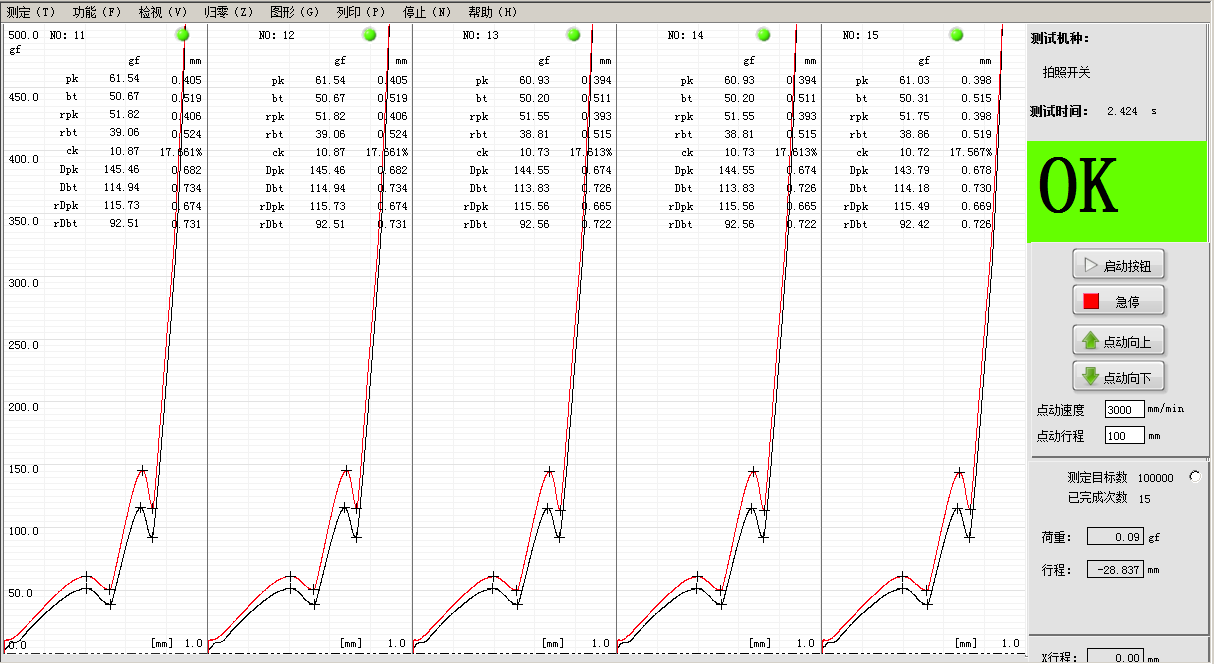

单反拍照开关测试波形:

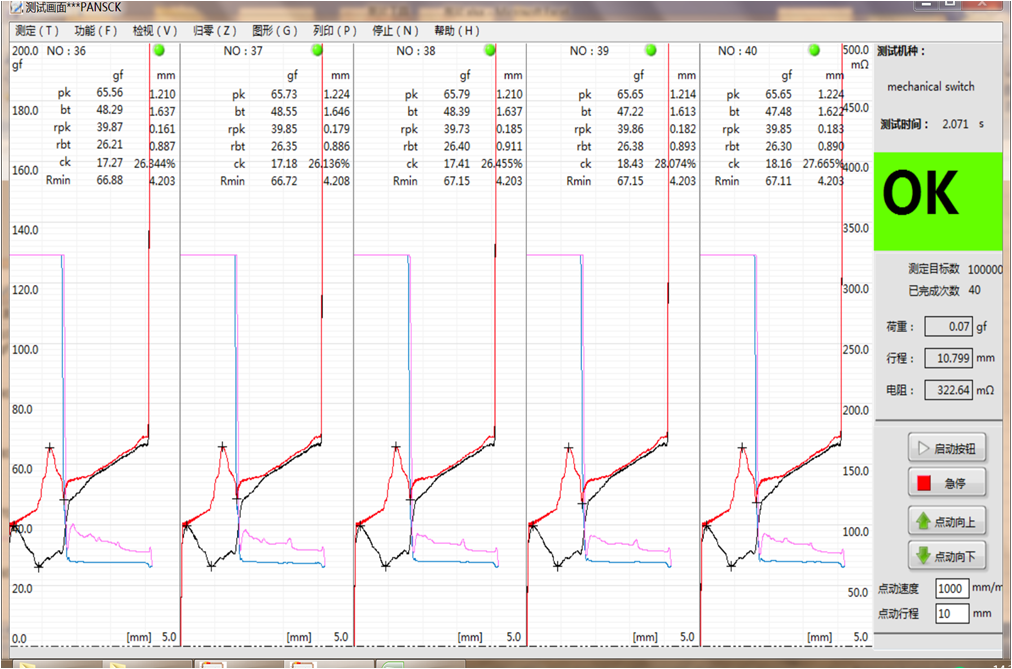

机械键盘开关测试波形:

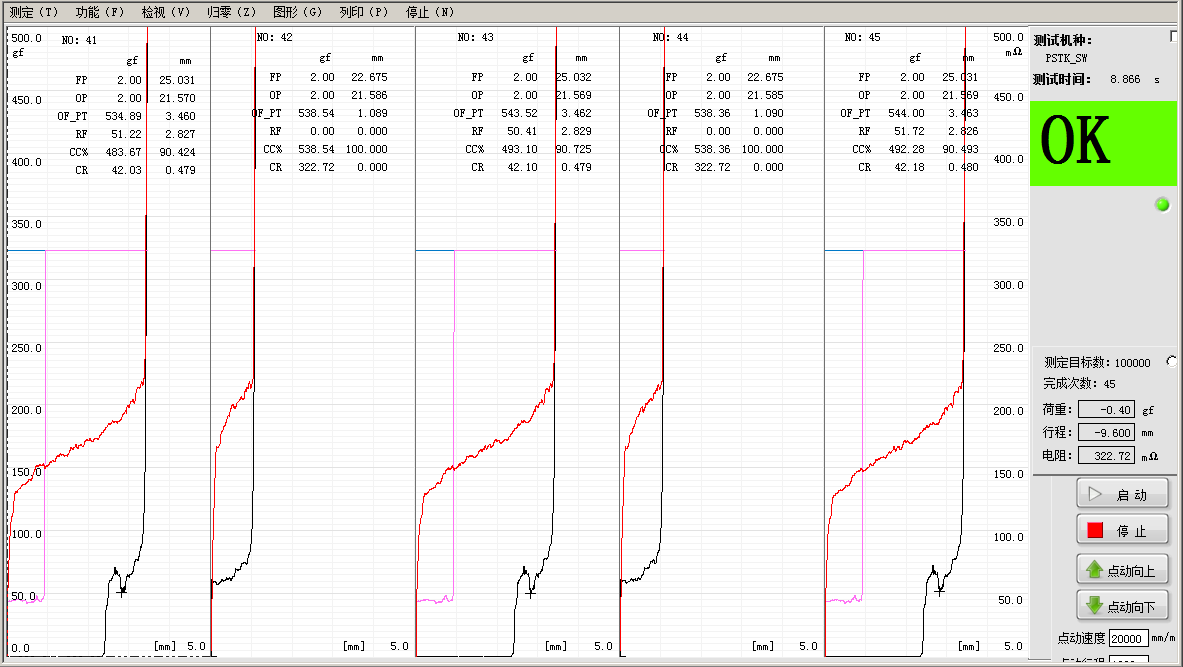

自锁开关测试波形:
